Brücken, Tunnel und hoch belastete Autobahnabschnitte werden für Verkehrsbetreiber zunehmend zu datengetriebenen Systemen. Sensorik soll nicht nur Störungen schneller erkennen, sondern langfristig auch ein genaueres Bild davon liefern, wie Infrastruktur tatsächlich genutzt und belastet wird. Ein Pilotprojekt von Rijkswaterstaat auf der niederländischen A50 zeigt, wie Radar und Video bei der automatischen Erkennung liegengebliebener Fahrzeuge zusammenspielen – und welche Perspektiven sich daraus für Verkehrsmanagement und Infrastrukturplanung ergeben.

Moderne Straßeninfrastruktur muss weit mehr leisten als Verkehr aufzunehmen. Betreiber müssen Unfälle und Pannen möglichst früh erkennen, Verkehrsströme sicher führen und gleichzeitig Bauwerke unter steigender Belastung wirtschaftlich betreiben. Gerade Brücken, Tunnel und Strecken ohne Standstreifen gehören dabei zu den sensiblen Punkten eines Verkehrsnetzes. Kommt dort ein Fahrzeug zum Stillstand, kann aus einer zunächst vergleichsweise harmlosen Panne innerhalb kurzer Zeit eine gefährliche Verkehrssituation entstehen.
Mit zunehmender Digitalisierung verschiebt sich deshalb der Fokus vom reinen Beobachten hin zur automatisierten Ereigniserkennung. Radar, Videotechnik und algorithmische Auswertung können Ver- kehrsflächen kontinuierlich überwachen und Auffälligkeiten an Leitstellen melden. Der entscheidende Vorteil liegt weniger darin, menschliche Operatoren zu ersetzen, als relevante Situationen früher und gezielter bereitzustellen. Besonders interessant wird dieser Ansatz dort, wo klassische Kamerabeobachtung an Grenzen stößt – etwa bei Dunkelheit, schlechtem Wetter, großen Überwachungsbereichen oder dichtem Verkehr.

Eine Rheinbrücke als Reallabor

Wie ein solcher Ansatz in der Praxis aussehen kann, untersucht die niederländische Infrastrukturbehörde Rijkswater- staat auf der A50-Brücke über den Nederrijn bei Heteren. Die Autobahn führt dort mit jeweils drei Fahrspuren pro Richtung über den Fluss. Auf dem Brückenbauwerk steht kein regulärer Standstreifen zur Verfügung. Ein liegengebliebenes Fahrzeug bleibt deshalb unmittelbar im fließenden Verkehr stehen und kann nachfolgende Fahrzeuge zu abruptem Bremsen oder Ausweichmanövern zwingen.

Bevor Rijkswaterstaat eine technische Lösung für den Praxiseinsatz auswählte, wurden unterschiedliche Systeme in 37 aufeinanderfolgenden Testszenarien untersucht. Bis zu 20 Fahrzeuge simulierten dabei verschiedene Verkehrs- und Störsituationen. Nach Angaben des Herstellers Ogier Electronics erreichte dessen System während dieser Evaluierung eine Detektionswahrscheinlichkeit von mehr als 97 Prozent bei gleichzeitig niedriger Fehlalarmrate. Anschließend wurde die Lösung für einen neunmonatigen Praxistest auf der Rheinbrücke ausgewählt.

Stillstand zuverlässig vom normalen Verkehr unterscheiden

Die Aufgabenstellung erscheint zunächst einfach: Ein Fahrzeug bewegt sich nicht mehr und muss deshalb erkannt werden. Für ein automatisiertes System ist die Situation jedoch wesentlich komplexer. Ein Sensor muss unterscheiden, ob ein Fahrzeug regulär fährt, kurz abbremst, im stockenden Verkehr steht oder tatsächlich unerwartet zum Stillstand gekommen ist.

Gleichzeitig erzeugen Leitplanken, Verkehrsschilder, Brückenbauteile und andere feste Objekte kontinuierlich Radarreflexionen. Im dichten Verkehr können sich Fahrzeuge gegenseitig abschatten, während in einem Stau zahlreiche Fahrzeuge gleichzeitig stehen, ohne dass jedes einzelne einen Alarm auslösen darf. Auch die Brückenkonstruktion selbst stellt besondere Anforderungen, da sich Bauwerke durch Temperatur, Wind und Verkehrsbelastung geringfügig bewegen und Dehnungsfugen zusätzliche Reflexionssituationen erzeugen können.

Neben einer hohen Erkennungswahrscheinlichkeit spielt deshalb die Fehlalarmrate eine zentrale Rolle. Ein System kann technisch sehr empfindlich sein und dennoch für den täglichen Betrieb ungeeignet bleiben, wenn es die Verkehrsleitstelle regelmäßig mit irrelevanten Meldungen belastet.

Radar für mehrere Fahrstreifen

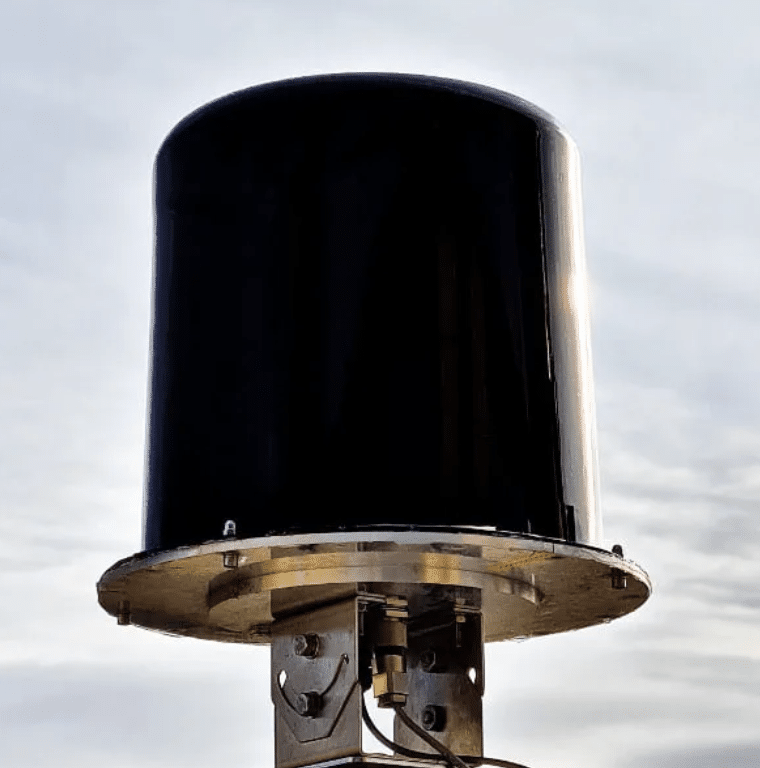

Auf der A50 kommt der SVR-500 von Ogier Electronics zum Einsatz. Der 360-Grad-Radar wurde speziell für die Erkennung stehender Fahrzeuge entwickelt und arbeitet im Frequenzbereich von 24,05 bis 24,25 GHz mit dem FMCW-Verfahren, Frequency Modulated Continuous Wave. Dabei wird kontinuierlich ein Hochfrequenzsignal ausgesendet, dessen Frequenz gezielt verändert wird. Aus der Differenz zwischen gesendetem und reflektiertem Signal lässt sich die Entfernung eines Objekts bestimmen.
Durch die Kombination der Entfernungsmessung mit einer rotierenden Radarstrahlcharakteristik kann das System zugleich feststellen, in welcher Richtung sich ein Objekt befindet. Reflexionen lassen sich dadurch einzelnen Fahrspuren oder definierten Überwachungszonen zuordnen. Der Radar dreht sich einmal pro Sekunde um 360 Grad und besitzt eine nominelle Reichweite von 250 Metern in jede Richtung. Damit kann ein einzelnes Gerät einen Straßenabschnitt von insgesamt rund 500 Metern überwachen und mehrere Fahrstreifen gleichzeitig erfassen.

Für die eigentliche Stillstandserkennung reicht die reine Entfernungsmessung allerdings nicht aus. Der SVR-500 verarbeitet die Radardaten direkt im Sensor und vergleicht neu auftretende stehende Objekte mit dem erfassten Hintergrund. Dauerhafte Reflexionen können dadurch ausgeblendet werden, während ein Fahrzeug, das innerhalb einer definierten Fahrspur unerwartet zum Stillstand kommt, als relevantes Ereignis erkannt wird. Betreiber können individuelle Detektionszonen festlegen und Bereiche ausnehmen, in denen stehende Fahrzeuge keinen Alarm auslösen sollen.
Nach den veröffentlichten Herstellerdaten werden stehende Fahrzeuge typischerweise innerhalb von etwa acht Sekunden erkannt. Ogier nennt für den allgemeinen Betrieb eine Detektionswahrscheinlichkeit von mehr als 90 Prozent und eine typische Fehlalarmrate von weniger als einem Fehlalarm innerhalb von zwei Tagen pro Radar. Die mehr als 97 Prozent aus der Rijkswaterstaat-Evaluierung beziehen sich dagegen speziell auf die dort durchgeführten Testszenarien.

Drei Radare überwachen sechs Fahrspuren

Auf der Rheinbrücke wurden insgesamt drei SVR-500 an vorhandenen Schilderbrücken und Tragekonstruktionen installiert. Die erhöhte Montage verbessert die Übersicht über den Verkehrsraum und reduziert Abschattungen durch größere Fahrzeuge. Ein Lkw kann dadurch ein dahinterliegendes kleineres Fahrzeug weniger leicht vollständig aus dem Erfassungsbereich eines Sensors nehmen.

Hohe Montagepositionen können allerdings einen schlecht erfassten Bereich unmittelbar unter dem Sensor erzeugen. Der SVR-500 verwendet deshalb eine nach unten aufgeweitete vertikale Antennencharakteristik, um diese Blindzone möglichst klein zu halten. Für die Praxis zeigt sich daran, dass nicht allein die Sensorleistung, sondern auch die Positionierung und Ausrichtung entscheidend für die Qualität einer Installation sind.

Radar erkennt, Video verifiziert

Besonders relevant für den Betrieb ist die Kopplung der Radare mit PTZ-Kameras. Erkennt der Radar ein stehendes Fahrzeug, übermittelt er dessen Position an eine zugeordnete Kamera. Diese schwenkt automatisch in den betreffenden Bereich und zoomt auf das Ereignis.
Dieses Prinzip wird in der Sicherheitstechnik häufig als Slew-to-Cue bezeichnet. Ein Sensor übernimmt die großflächige und permanente Detektion und liefert die Position, ein zweites System übernimmt anschließend die visuelle Verifikation. Radar und Kamera erfüllen damit unterschiedliche Aufgaben: Der Radar arbeitet unabhängig von Tageslicht und weitgehend robust gegenüber Nebel, Regen oder Schnee, während das Videobild dem Operator eine unmittelbare Einschätzung der Situation ermöglicht.
Für die Verkehrsleitstelle reduziert sich dadurch der Aufwand. Mitarbeiter müssen nicht erst verschiedene Kamerabilder durchsuchen, sondern erhalten gezielt das Bild des Bereichs, in dem der Radar eine Auffälligkeit erkannt hat. Sie können anschließend beurteilen, ob eine Panne, ein Unfall oder eine andere Situation vorliegt und entsprechende Maßnahmen einleiten.

Im Pilotprojekt besitzen die Kameras noch eine zweite Funktion. Das Videomaterial wird als Referenz genutzt, um im Nachhinein zu überprüfen, ob eine Radarmeldung tatsächlich mit einem realen Ereignis übereinstimmte. Diese sogenannte Ground Truth ist entscheidend, um Aussagen zur Detektionsleistung belastbar zu machen. Erst wenn bekannt ist, wie viele reale Stillstände stattgefunden haben, lassen sich nicht erkannte Ereignisse und Fehlalarme statistisch bewerten.

Die schwierigste Situation bleibt der Stau

Eine besondere Herausforderung stellt stockender Verkehr dar. Ein Detektionssystem muss unterscheiden, ob ein einzelnes Fahrzeug unerwartet auf einer ansonsten befahrenen Fahrbahn steht oder ob der gesamte Verkehr zum Stillstand kommt.

Nach Angaben des Herstellers kann der SVR-500 erkennen, wenn sich ein Stau entwickelt, und entsprechende Stillstandsmeldungen unterdrücken. Ein Fahrzeug, das innerhalb dieses Staus tatsächlich liegengeblieben ist, wird wieder erkennbar, sobald sich der übrige Verkehr in Bewegung setzt und nur das betreffende Fahrzeug stehen bleibt.
Gerade solche Übergangssituationen zeigen, warum automatische Verkehrserkennung nicht allein von der Empfindlichkeit eines Sensors abhängt. Erst die Interpretation des jeweiligen Verkehrszustands entscheidet darüber, ob aus einem Messwert eine sinnvolle Alarmmeldung wird.

Von der Detektion zur Reaktion

Während der Inbetriebnahme auf der A50 wurden nach Herstellerangaben bereits Pannen, Kollisionen und Unfälle automatisch erkannt. Bei einem dokumentierten Unfall registrierte das System das Ereignis innerhalb von weniger als 20 Sekunden.
Der technische Nutzen liegt damit vor allem in der Verkürzung der Zeit zwischen Ereignis und Reaktion. Der Sensor verhindert keinen Unfall, kann aber dazu beitragen, dass eine gefährliche Situation früher bekannt wird. Nach der Detektion beginnt die eigentliche Sicherheitskette: Das Ereignis wird verifiziert, die Verkehrsleitstelle informiert und gegebenenfalls werden Fahrstreifen gesperrt, Warnanzeigen aktiviert oder Einsatzkräfte und Straßenwacht zum Standort geschickt.
Gerade auf Brücken und anderen Strecken ohne Ausweichraum entscheidet diese Zeitspanne darüber, wie lange ein liegengebliebenes Fahrzeug ungeschützt im fließenden Verkehr steht. Die Qualität eines solchen Systems bemisst sich deshalb nicht allein an der Sensortechnik, sondern daran, wie gut Detektion, Verifikation und betriebliche Reaktion miteinander verzahnt sind.

Vom Ereignismanagement zum datenbasierten Betrieb

Das A50-Projekt besitzt eine Bedeutung, die über die reine Stillstandserkennung hinausgeht. Rijkswaterstaat nutzt die Brücke als Reallabor, um zu untersuchen, welche Detektionsraten und Fehlalarmwerte für zukünftige Systeme technisch realistisch und wirtschaftlich sinnvoll sind. Dabei entsteht ein Betriebsmodell, in dem Sensorik, definierte Überwachungszonen, Signalverarbeitung, Kamerasteuerung und Verkehrsmanagement zunehmend ineinandergreifen.
Für Verkehrsplaner und Infrastrukturbetreiber eröffnet diese Entwicklung langfristig eine zweite Perspektive. Systeme zur Ereigniserkennung erzeugen kontinuierlich Daten über die Nutzung kritischer Streckenabschnitte. Werden solche Informationen künftig mit Verkehrsmengen, Geschwindigkeiten, Schwerverkehrsanteilen, Stauereignissen, Wetterdaten und dem strukturellen Monitoring eines Bauwerks verknüpft, lässt sich nicht nur der laufende Verkehr sicherer steuern. Es entsteht zugleich eine präzisere Datengrundlage dafür, wie intensiv ein Bauwerk tatsächlich beansprucht wird.

Dabei muss zwischen Verkehrsdetektion und Bauwerksdiagnostik klar unterschieden werden. Der SVR-500 misst nicht den baulichen Zustand einer Brücke. Für Aussagen über Materialermüdung, Rissbildung oder strukturelle Veränderungen sind zusätzliche Sensoren und ingenieurtechnische Prüfverfahren erforderlich. Verkehrs- und Betriebsdaten können jedoch einen wichtigen Kontext liefern, wenn Betreiber beurteilen wollen, wann und unter welchen Bedingungen besonders hohe Beanspruchungen auftreten.

Genau hier entsteht eine Verbindung zur zustandsorientierten Instandhaltung und zu Predictive-Maintenance-Konzepten. Wiederkehrende Staus, hohe Schwerverkehrsanteile, außergewöhnliche Verkehrsspitzen oder häufige Störungen können mit Zustandsdaten eines Bauwerks in Beziehung gesetzt werden. Wartungsfenster lassen sich dadurch besser vorbereiten, temporäre Verkehrsführungen frühzeitiger planen und Sanierungsmaßnahmen stärker an realen Belastungsprofilen ausrichten.

Perspektivisch können kontinuierlich erhobene Verkehrs-, Betriebs- und Zustandsdaten damit zu einer gemeinsamen Grundlage für Verkehrsmanagement und Asset Management werden. Sanierungsbedarf ließe sich nicht allein nach festen Prüfintervallen, sondern zunehmend anhand tatsächlicher Beanspruchung und dokumentierter Zustandsentwicklung bewerten. Gerade bei hoch belasteten Brücken und anderen neuralgischen Verkehrsbauwerken könnte dies dazu beitragen, Instandhaltungsmaßnahmen früher zu planen, Sperrungen gezielter vorzubereiten und kritische Entwicklungen zu erkennen, bevor daraus kurzfristiger Sanierungsdruck entsteht. [ML]
